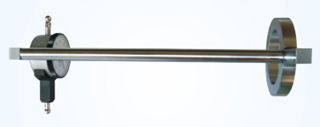

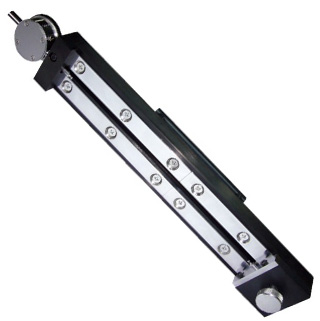

石油管螺紋單項參數測量儀

貨號

產品型號

規格

用途

NR.

Type

Specification

Usage

642-001

JZW1

不大于 Less than: 10in（254mm）

　　用于外螺紋錐度的測量

　Measure the taper of outer screw

指示表量程 Dial Range: 0～0.5in

　分度值Resolution:   0.001in

642-002

JZW2

8～16in（203.2～406.4mm）

指示表量程 Dial Range: 0～0.5in

分度值Resolution:   0.001in

642-040

JZW3

　8～20in

　指示表量程 Dial   Range: 0～0.5in

　分度值Resolution: 0.001in

642-041

JZW4

　1-4 1/2in

　指示表量程 Dial   Range: 0～0.5in

　分度值Resolution: 0.001in

642-042

JZW5

　1～6in

　用于旋轉臺肩式連接外螺紋錐度測量

　指示表量程 Dial   Range: 0～1in

JZW2

　分度值Resolution: 0.0005in

貨號

產品型號

規格

用途

NR.

Type

Specification

Usage

642-003

JZN06

1～6in（25.4～152.4mm）

　用于內螺紋錐度的測量

　Measure the taper of inner screw

指示表量程 Dial Range: 0～1in

分度值 Resolution: 0.001in

642-004

JZN16

5 1/2～16in（203.2～406.4mm）

指示表量程 Dial Range: 0～0.5in

分度值Resolution:   0.001in

642-043

JZN05

1～5in（25.4～152.4mm）

指示表量程 Dial Range: 0～0.5in

分度值 Resolution: 0.001in

642-044

JZN06Z

1～6in（25.4～152.4mm）

　用于旋轉臺肩式連接內螺紋錐度測量

指示表量程 Dial Range: 0～1in

JZN06

分度值 Resolution: 0.0005in

JZN16

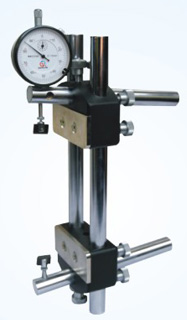

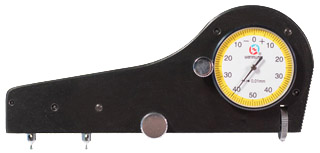

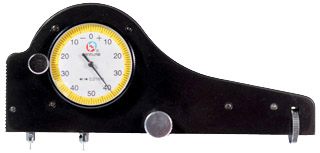

Outer screw pitch instruments（Patent Product）

Inner screw pitch instruments（Patent Product）

WRW

WRN

貨號

產品型號

測量范圍

分度值

用途

NR.

Type

Range

Resolution

Usage

642-005

WRW

0.5～4in（12.7～101.6mm）

0.01mm

　用于所有外螺紋螺距測量

　Measure the outer screw pitch

642-006

WRN

0.5～4in（12.7～101.6mm）

0.01mm

　用于公稱規格小于5 1/2 in（139.7mm）的內螺紋螺距測量

　Measure the inner screw pitch within 5 1/2”(139.7mm)

643-001

WRW2

0.5～4in（12.7～101.6mm）

0.001mm

　用于旋轉臺肩式連接外螺紋測量

643-002

WRN2

0.5～4in（12.7～101.6mm）

0.001mm

　用于旋轉臺肩式連接內螺紋測量

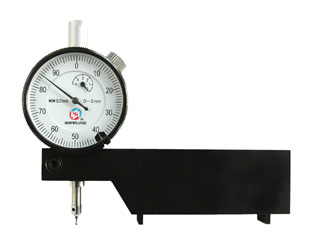

Outer screw height instruments（Patent Product）

Deviating trapezoid screw gauge

WGW

WGW2

貨號

產品型號

測量范圍

分度值

用途

NR.

Type

Range

Resolution

Usage

642-007

WGW

0～3.5mm

0.01mm

　　用于所有外螺紋和公稱規格不小于5 1/2 in（139.7mm）的內螺紋高度測量

　　Measure the outer screw height and inner screw height over   139.7mm

642-008

WGN

0～3.5mm

0.01mm

　　用于公稱規格小于5 1/2 in（139.7mm）的內螺紋高度測量

　　Measure the inner screw height within 139.7mm

642-009

WGW2

0～3.5mm

0.01mm

　　用于公稱規格小于5 1/2 in（139.7mm）的內螺紋的高度測量

　　Measure Deviating trapezoid screw height over 139.7mm

642-034

WGW4

0～4mm

0.01mm

　　用于V-038R旋轉臺肩式連接外螺紋高度測量

642-035

WGW5

0～4mm

0.01mm

　　用于V-0.040旋轉臺肩式連接外螺紋高度測量

642-036

WGW6

0～4mm

0.01mm

　　用于V-0.050旋轉臺肩式連接外螺紋高度測量

642-037

WGN-038R

0～4mm

0.01mm

　　用于V-038R旋轉臺肩式連接內螺紋高度測量

642-038

WGN-0.040

0～4mm

0.01mm

　　用于V-0.040旋轉臺肩式連接內螺紋高度測量

642-039

WGN-0.050

0～4mm

0.01mm

　　用于V-0.050旋轉臺肩式連接內螺紋高度測量

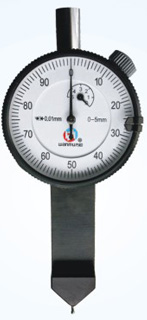

內螺紋高度測量儀（專利產品）

Inner screw height instruments

WGN

Deviating trapezoid screw gauge

XSG

貨號

產品型號

測量范圍

分度值

用途

NR.

Type

Range

Resolution

Usage

642-011

XSG

0～4mm

0.01mm

　　用來檢驗消失螺紋根部以保證外螺紋有足夠的長度并且確為接近消失點螺紋

　　Measuring the condition of Deviating trapezoid screw to make   sure enough length of outer screw and knowing that the screw is the screw   gauge.

642-012

JTG

±2mm

0.01mm

　　用于測量油管、套管、接箍螺紋的軸線與中心軸線間的同軸度偏差

　　Measure the coaxial variation between the central axis and   the connecting screw of cannula and vitta.

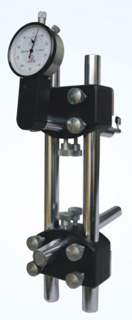

接箍螺紋同軸度量規

Coaxial meter

JTG

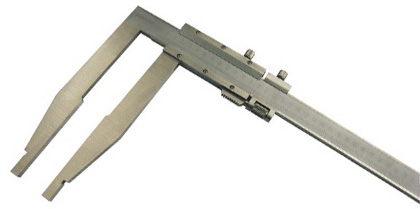

Long Claw caliper

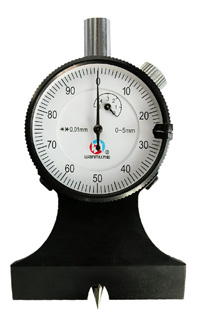

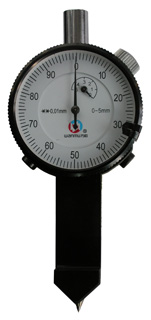

Crackle meter

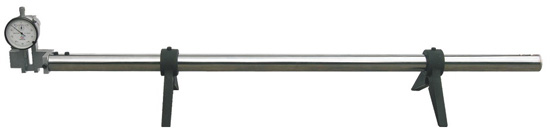

NWK （量爪長 Length of claw:210mm）

ATY

貨號

產品型號

測量范圍

分度值

用途

NR.

Type

Range

Resolution

Usage

642-013

ATY

0～3mm

0.01mm

　　直接測量導管外表面之凹痕及裂紋深度

　　Measure the concave mark and crackle of pipe.

642-014

XX

0～10mm

0.01mm

　　用于測量相互連接的鉆桿的同軸度誤差

　　Measure the coaxial variation of the connecting drill stems.

642-015

NWK

0～450mm

0.02mm

　　用于測量大口徑長鋼管的內外徑測量

　　Measure the inner and outer diameter of big pipe.

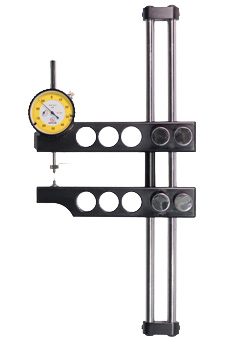

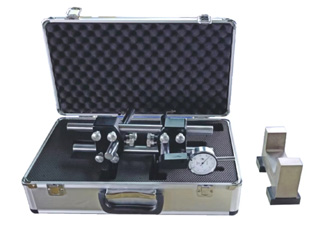

鉆桿同軸度量規（鞍形儀）

Drill coaxality measuring stand (saddle   type measuring stand)

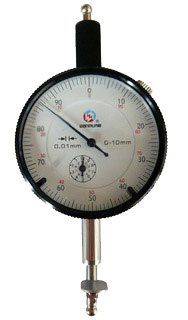

XX

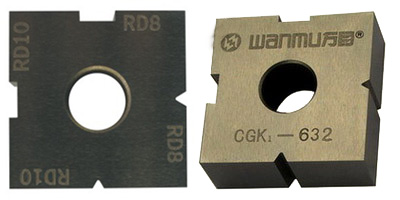

Screw height standard

Measuring point

CGK

CLT

貨號

產品型號

規格

用途

NR.

Type

Specification

Usage

642-016

LJK

1:16 8牙/in 10牙/in
  1:16 5牙/in
  1:6 4牙/in
  1:4 4牙/in
  1:4 5牙/in等

　　用于內、外螺距測量儀使用前標準值的校對

　　Rectify of screw-pitch before using the inner and outer screw   pitch.

642-017

CGK

1:16 8牙/in 10牙/in
  1:16 5牙/in
  1:6 4牙/in（V-0.038R）
  1:4 4牙/in （V-0.038R）
  1:4 5牙/in（V-0.040）
  1:4 4牙/in （V-0.050）
  1:6 4牙/in （V-0.050）等

　　用于內、外螺紋高度測量儀使用前標準值的校對及檢測測尖磨損

　　Rectify of screw height before using the inner and outer   screw height and inspect the measuring point.

642-018

CLT

Φ1.448mm
  Φ1.575mm
  Φ1.829mm
  Φ2.286mmm
  Φ3.658mm 等

　　根據管螺紋規格的不同，測量儀選用相應規格的測量頭

　　Select the measuring point according to the screw   specifications.

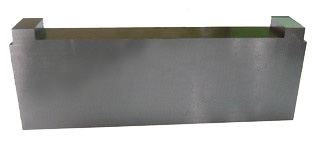

螺距標準塊

Standard Screw

LJK

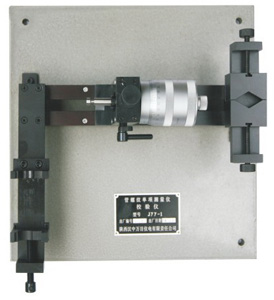

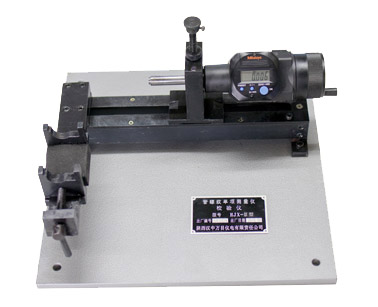

Calibrator

JYY

JYY-SX

貨號

產品型號

規格

用途

NR.

Type

Specification

Usage

642-019

HXY

標尺刻度 Range: 0~4in

　　用于在待測螺紋上做出標記或記號。

　　Scribing a mark on the measuring screw.

642-020

JYY-1

微分頭量程 Range of micro point: 0~25mm
  分辨率 Resolution: 0.002   mm

　　用于檢測管螺紋單項參數測量儀。

　　Single parameter measurement of pipe screw.

MFSDY

MFZJY5-W

貨號

產品型號

量程

用途

NR.

Type

Range

Usage

642-025

MFSDY

0~180mm

　　用于測量油、套管接箍密封面深度。

642-026

MFZJY5-W

< 5   1/2in

　　用于測量< 5   1/2in管體密封面直徑。

642-027

MFZJY9-W

< 9 5/8in

　　用于測量< 9   5/8in管體密封面直徑。

642-028

MFZJY16-W

< 16in

　　用于測量< 16in管體密封面直徑。

642-029

MFZJY5-N

< 5   1/2in

　　用于測量< 5   1/2in油管接箍密封面直徑。

642-031

MFZJY16-N

< 16in

　　用于測量< 16in套管接箍密封面直徑。

外密封面直徑測量儀

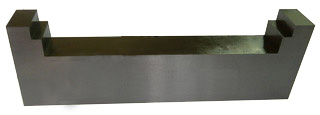

外密封面標準塊

BZK-MFZJ-W

外密封面標準桿

MFZJY16-W

BZG-MFZJ-W

MFZJY2-N

MFZJY5-N

內密封面直徑標準塊

MFZJY16-N

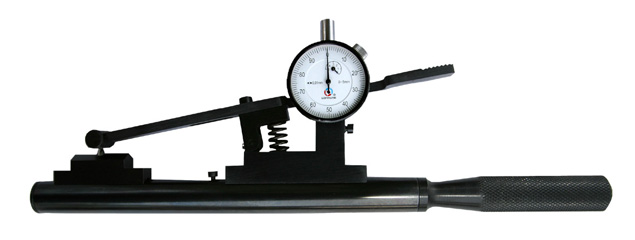

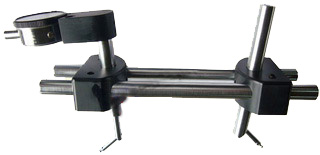

Outer screw middle diameter measuring   instrument（Patent Product）

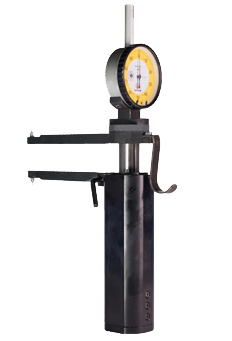

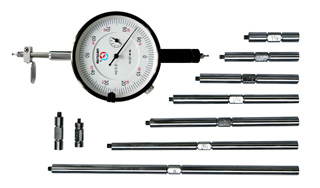

Inner screw middle diameter measuring   instrument（Patent Product）

ZJY20-W

ZJY20-N

貨號

產品型號

規格

用途

NR.

Type

Specification

Usage

642-032

ZJY5-W

＜5 1/2in

　　用于外螺紋中徑的測量

　　Measure the middle diameter of outer   screw.

642-033

ZJY5-N

＜5 1/2in

　　用于內螺紋中徑的測量

　　Measure the middle diameter of inner screw.

642-021

ZJY20-W

2 3/8~20in

　　用于外螺紋中徑的測量

　　Measure the middle diameter of outer screw.

642-022

ZJY20-N

4 1/2~20in

　　用于內螺紋中徑的測量

　　Measure the middle diameter of inner screw.

642-023

BZG-W

2 3/8~20in

　　用于外螺紋中徑測量前的校準。

　　Rectify outer screw middle diameter measuring instrument

642-024

BZG-N

2 3/8~20in

　 用于內螺紋中徑測量前的校準。

　　Rectify inner screw middle diameter measuring instrument

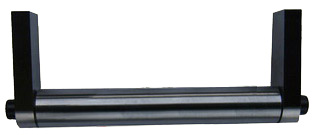

外螺紋標準桿

內螺紋標準桿

Outer screw standard shank

Inner screw standard shank

BZG-W

BZG-N
