13GB 方形系列
安裝方法：電機軸上壓合電機齒輪--減速器固定在電機上
使用溫度：-10℃+60℃（特殊需要時也可提供-30℃方案）
環保認證：ROHS、REACH-SVHC
減速器性能參數
序號 | 減速比 | 級數 | 外形尺寸 | 額定轉矩 | 瞬間允許轉矩 | 噪音 |
i | mm | g.cm | g.cm | db | ||
1 | 3 | 2 | 13x12x11 | 200 | 600 | ＜60 |
2 | 7 | 2 | 13x12x11 | 200 | 600 | ＜60 |
3 | 10 | 2 | 13x12x11 | 200 | 600 | ＜60 |
4 | 16 | 4 | 13x12x11 | 300 | 900 | ＜60 |
5 | 17 | 4 | 13x12x11 | 300 | 900 | ＜60 |
6 | 20 | 4 | 13x12x11 | 300 | 900 | ＜60 |
7 | 30 | 4 | 13x12x11 | 300 | 900 | ＜60 |
8 | 35 | 4 | 13x12x11 | 300 | 900 | ＜60 |
9 | 50 | 4 | 13x12x11 | 400 | 1200 | ＜60 |
10 | 63 | 4 | 13x12x11 | 400 | 1200 | ＜60 |
11 | 70 | 4 | 13x12x11 | 500 | 1500 | ＜60 |
12 | 86 | 4 | 13x12x11 | 500 | 1500 | ＜60 |
13 | 115 | 5 | 13x12x11 | 600 | 1800 | ＜50 |
14 | 150 | 5 | 13x12x11 | 600 | 1800 | ＜50 |
15 | 210 | 5 | 13x12x11 | 700 | 2100 | ＜50 |
16 | 250 | 5 | 13x12x11 | 700 | 2100 | ＜50 |
17 | 360 | 5 | 13x12x11 | 800 | 2400 | ＜50 |
可搭配電機接口尺寸
螺孔型式 | 螺孔公稱尺寸 | 螺孔孔距 |
mm | mm | |
對角 | M2 | 10 |

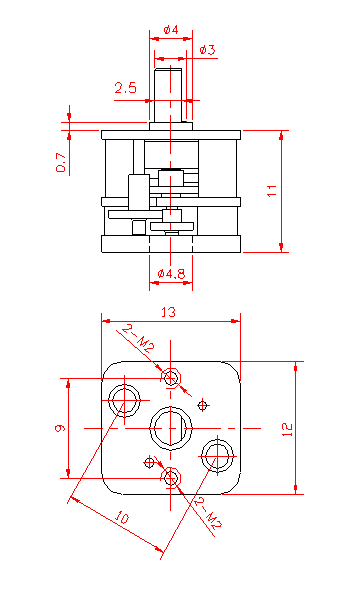

外形尺寸圖
